Wdrażanie sieci piątej generacji w paśmie C-Band (3.4–3.8 GHz) przyniosło rewolucyjny skok przepustowości internetu bezprzewodowego w Polsce, umożliwiając osiąganie transferów rzędu kilkuset megabitów na sekundę poza aglomeracjami miejskimi. Jednak wraz ze wzrostem częstotliwości fali nośnej drastycznie wzrosły wymagania stawiane torom radiowym. Fale elektromagnetyczne o częstotliwości 3.6 GHz charakteryzują się długością zaledwie 8.3 centymetra, co sprawia, że podlegają one bardzo silnemu tłumieniu wolnej przestrzeni (FSPL), a także niemal całkowitej blokadzie przez powłoki termoizolacyjne nowoczesnych okien trzyszybowych oraz mury z betonu komórkowego. W efekcie wielu użytkowników boryka się ze zjawiskiem drastycznych spadków transferu i niestabilnego pingu.
Powszechną reakcją na problemy z zasięgiem jest poszukiwanie w internecie anten o jak najwyższym zysku, często kupowanych pod wpływem haseł marketingowych obiecujących wzmocnienie rzędu 20–30 dBi. W rzeczywistości inżynieria radiowa rządzi się bezwzględnymi prawami fizyki. Niewłaściwie dobrana antena o zbyt wąskiej wiązce promieniowania, zawieszona w strefie przeszkód terenowych lub połączona z routerem długim, tanim kablem koncentrycznym, potrafi całkowicie zniszczyć parametry transmisyjne. Celem niniejszego opracowania jest dostarczenie rzetelnej wiedzy inżynieryjnej: jak prawidłowo obliczyć wymagany zysk energetyczny, czym różni się zysk izotropowy od pozornego, jak uniknąć katastrofalnych strat na złączach oraz dlaczego klasyczne kable RF przegrywają w paśmie 3.6 GHz z architekturą zintegrowaną ODU.

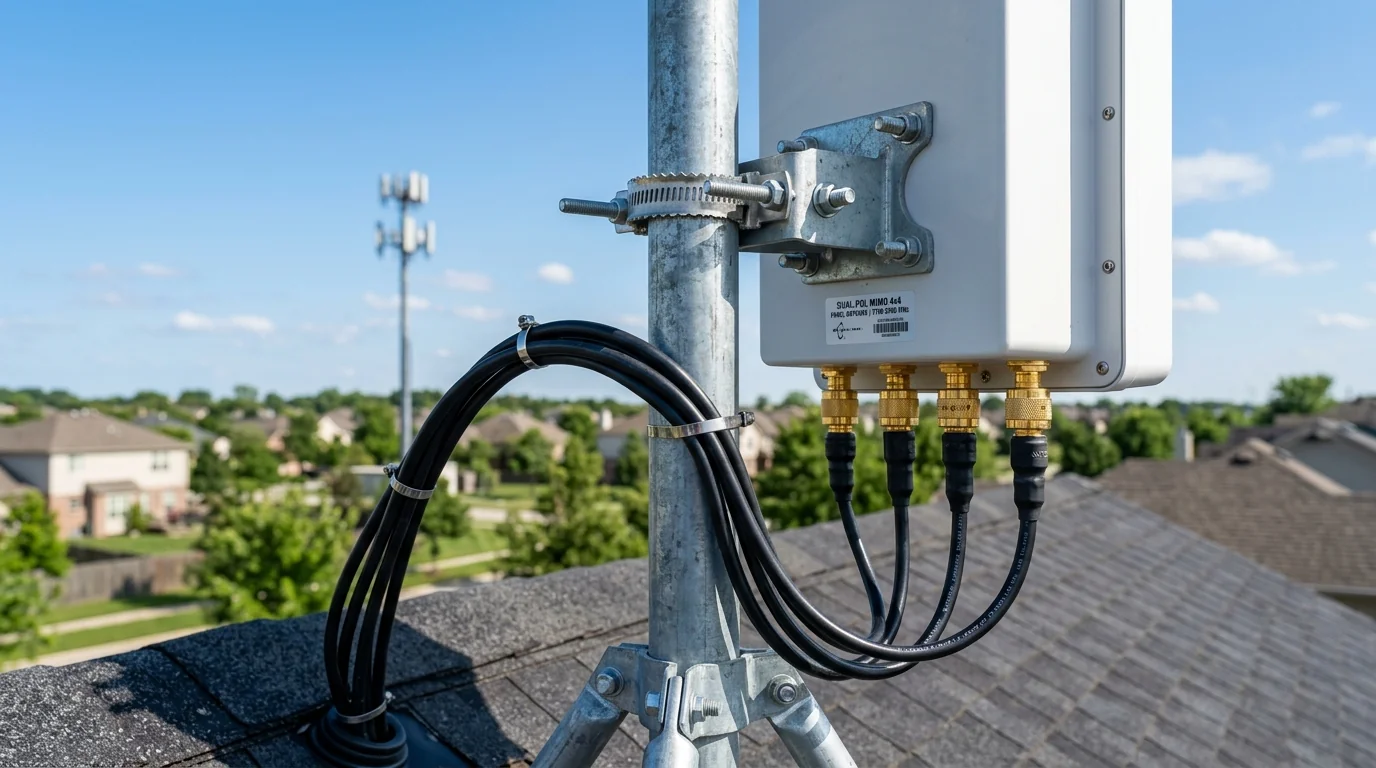

Antena zewnętrzna do 5G – rola zysku dBi w paśmie 3.6 GHz
Prawidłowo dobrana antena zewnętrzna do 5g stanowi fundament stabilnego łącza stacjonarnego na obszarach podmiejskich i wiejskich. Wokół pojęcia zysku anteny narosło jednak mnóstwo mitów. Warto wyjaśnić, że antena jest elementem w 100% pasywnym – nie zawiera wzmacniacza ani żadnego układu aktywnego dostarczającego dodatkową energię do toru radiowego. Zysk wyrażany w jednostkach dBi (decybele w odniesieniu do źródła izotropowego) określa jedynie zdolność anteny do skupiania emitowanej lub odbieranej energii w określonym kierunku przestrzennym kosztem innych kierunków, analogicznie do odbłyśnika w latarce skupiającego rozproszone światło żarówki w wąski snop.
Najważniejsze informacje
- Pasywny charakter zysku: Wyższy parametr dBi nie generuje nowej mocy, lecz drastycznie zawęża wiązkę promieniowania w płaszczyźnie poziomej i pionowej.
- Dramatyczne straty kabla koncentrycznego: W paśmie 3.6 GHz popularny kabel antenowy H-155 traci aż 0.75 dB na każdym metrze długości, co przy 10-metrowym przewodzie niweczy cały zysk anteny.
- Konieczność polaryzacji skośnej: Stacje bazowe 5G nadają w polaryzacji X-Pol (±45°), dlatego antena musi posiadać precyzyjnie sparowane tory o ortogonalnym przesunięciu fazowym.
- Technologia MIMO 4x4: Prawdziwe pasmo n78 wymaga czterech niezależnych torów antenowych; zastosowanie klasycznej anteny 2x2 obcina potencjał transferu o połowę.
- Zasada pierwszej strefy Fresnela: Na dystansie kilku kilometrów wąska wiązka mikrofalowa wymaga całkowitego braku przeszkód terenowych w osi optycznej łącza.
Kluczową zależnością geometryczną w projektowaniu układów antenowych jest relacja pomiędzy zyskiem a kątem połowy mocy (HPBW - Half Power Beamwidth). Zwiększenie zysku z 6 dBi do 14 dBi oznacza zawężenie wiązki promieniowania z 70 stopni do zaledwie 20–25 stopni. O ile w terenie otwartym o doskonałej widoczności stacji bazowej (LOS) wąska wiązka pozwala osiągnąć znakomity stosunek sygnału do szumu (SINR) i odciąć interferencje od innych nadajników, o tyle w terenie pofałdowanym lub zalesionym uniemożliwia ona odbiór sygnałów dyfrakcyjnych i odbitych. W warunkach miejskich i leśnych szerokokątna antena o umiarkowanym zysku 6–8 dBi zapewnia znacznie wyższą stabilność transferu niż potężna antena wąskowiązkowa.
W paśmie centymetrowym krytyczną rolę odgrywa strefa fresnela pasmo c, czyli elipsoida przestrzenna wokół osi maszt-antena. Wszelkie gałęzie, kominy czy linie energetyczne wkraczające w tę strefę rozpraszają wiązkę mikrofalową. Zanim zdecydujesz się na zakup panelu kierunkowego, warto przeanalizować topografię terenu za pomocą narzędzia, jakim jest nasz kalkulator profilu terenu i strefy Fresnela, co pozwoli oszacować optymalną wysokość masztu dachowego.
Tłumienie kabli koncentrycznych: cichy zabójca zysku anteny
Największym błędem popełnianym podczas budowy instalacji antenowej 5G jest zbagatelizowanie strat wnoszonych przez okablowanie łączące antenę zewnętrzną z routerem domowym. W dawnych instalacjach LTE pracujących na częstotliwościach 800 MHz (B20) tłumienie typowego kabla koncentrycznego wynosiło zaledwie 0.20–0.25 dB na metr bieżący. Przy 10-metrowym przewodzie strata wynosiła około 2.5 dB, co przy zysku anteny 12 dBi pozostawiało zadowalający bilans energetyczny łącza.
W przypadku pasma 5G C-Band 3.6 GHz fizyka materiałowa dielektryków i zjawisko naskórkowości w miedzi diametralnie zmieniają sytuację. Wysoka częstotliwość fali sprawia, że tłumienie kabla koncentrycznego rośnie wykładniczo. Popularny, tani przewód RG-58 w paśmie 3.6 GHz generuje niewyobrażalne tłumienie rzędu 1.6 dB na metr, co oznacza, że już po 6 metrach przewodu 99% energii fali odebranej przez antenę zamienia się w ciepło wewnątrz dielektryka kabla. Nawet znacznie lepszy przewód mikrofalowy Tri-Lan 240 czy H-155 przy długości 10 metrów wraz z dwoma złączami SMA pochłania od 7.5 do 9.0 dB sygnału.

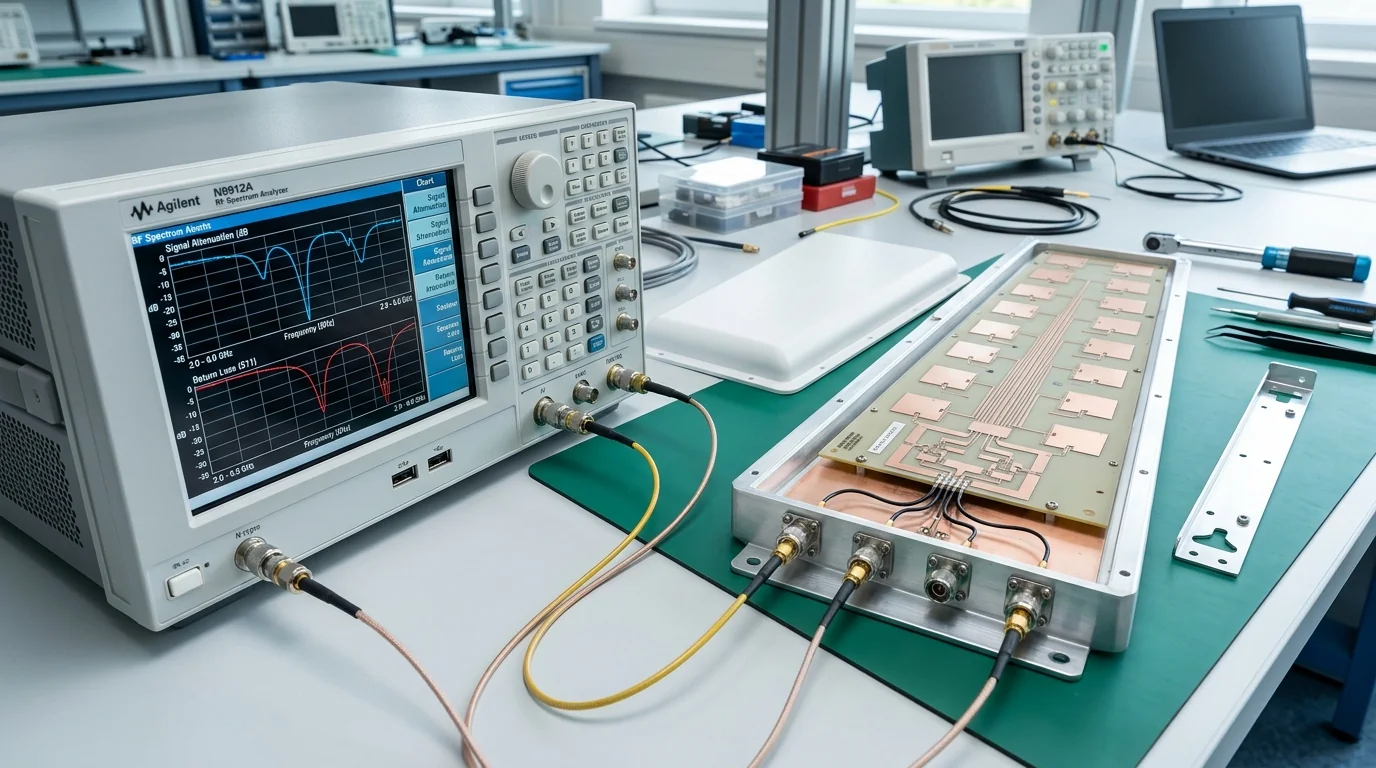

Tabela laboratoryjna: tłumienie popularnych kabli RF w paśmie 5G
Poniższa tabela przedstawia wyniki laboratoryjnych pomiarów tłumienia wtrąceniowego dla odcinka 10 metrów popularnych kabli koncentrycznych 50 Ohm na zróżnicowanych częstotliwościach telekomunikacyjnych.
| Typ kabla koncentrycznego | Średnica zewnętrzna | Tłumienie 800 MHz (10 m) | Tłumienie 1800 MHz (10 m) | Tłumienie 2600 MHz (10 m) | Tłumienie 3600 MHz 5G (10 m) | Ocena przydatności do 5G n78 |
|---|---|---|---|---|---|---|
| RG-58 C/U | 5.0 mm | 4.5 dB | 7.8 dB | 11.2 dB | 16.4 dB | Całkowicie nieprzydatny (katastrofalne straty) |
| H-155 / Belden H155 | 5.4 mm | 2.8 dB | 4.6 dB | 5.9 dB | 7.5 dB | Dopuszczalny wyłącznie do 3–5 metrów |
| Tri-Lan 240 / RF-240 | 6.1 mm | 2.4 dB | 3.9 dB | 4.9 dB | 6.2 dB | Zalecany kompromis do 5–7 metrów |
| RF-7 / Aircell 7 | 7.3 mm | 1.8 dB | 3.1 dB | 3.8 dB | 4.9 dB | Dobra jakość, lecz gruba i sztywna żyła |
| LMR-400 / CNT-400 | 10.3 mm | 1.2 dB | 1.9 dB | 2.4 dB | 2.9 dB | Bardzo niskie straty, trudny montaż (promień gięcia 10 cm) |
| Skrętka Cat 6A PoE (ODU-IDU) | 6.5 mm | 0.0 dB (cyfrowo) | 0.0 dB (cyfrowo) | 0.0 dB (cyfrowo) | 0.0 dB (cyfrowo) | Idealny wybór (do 100 m bez strat jakości RF) |
Architektura MIMO 4x4 i polaryzacja ortogonalna X-Pol (±45°)
Współczesne stacje bazowe telefonii komórkowej wykorzystują zaawansowaną technologię zwielokrotnienia przestrzennego MIMO (Multiple Input Multiple Output). W paśmie n78 standardem operatorskim jest konfiguracja Massive MIMO 64T64R na nadajniku oraz obsługa 4 niezależnych strumieni przestrzennych (MIMO 4x4) po stronie stacji abonenckiej. Aby modem mógł rozdzielić poszczególne strumienie danych, fale radiowe muszą docierać pod różnymi kątami polaryzacji elektromagnetycznej.
W antenach kierunkowych 5G kluczowe znaczenie ma polaryzacja anteny mimo 4x4 w układzie skośnym X-Pol (±45 stopni). Klasyczna polaryzacja pionowa (V) i pozioma (H) w gęstym środowisku zabudowy ulega depolaryzacji na skutek odbić od dachów i gruntu. Zastosowanie polaryzacji skośnej pod kątem +45° i -45° gwarantuje maksymalną separację międzykanałową (izolacja portów na poziomie minimum 25–30 dB). Prawidłowa antena zewnętrzna MIMO 4x4 posiada 4 niezależne złącza antenowe (lub dwa podwójne zintegrowane układy cross-polar), które należy połączyć z czterema wejściami antenowymi routera domowego przy zachowaniu identycznej długości każdego kabla.
Dobór parametrów anteny: zysk energetyczny dBi a odległość od BTS
Wybierając antenę kierunkową, należy dopasować jej właściwości do odległości od stacji bazowej, profilu terenu oraz lokalnych warunków propagacyjnych. Zbyt niski zysk uniemożliwi uzyskanie wymaganego poziomu mocy RSRP, natomiast zbyt wysoki zysk zawęzi wiązkę do tego stopnia, że wiatr kołyszący masztem antenowym będzie powodował okresowe zrywanie synchronizacji. Poniższa tabela przedstawia inżynieryjne wytyczne doboru parametrów antenowych w zależności od dystansu od wieży komórkowej.
| Odległość od stacji BTS | Optymalny zysk energetyczny dBi | Zalecany kąt wiązki (HPBW) | Typ konstrukcji anteny | Rekomendowana technologia montażu |
|---|---|---|---|---|
| Do 1.5 km (bliska strefa) | 5 – 7 dBi | 60° – 80° (szeroka) | Antena mikropaskowa zintegrowana | Montaż naścienny lub mały wysięgnik balkonowy |
| 1.5 – 3.5 km (średni dystans) | 8 – 11 dBi | 40° – 55° (średnia) | Panel kierunkowy MIMO 4x4 | Sztywny maszt dachowy powyżej kalenicy |
| 3.5 – 6.0 km (daleki zasięg) | 12 – 15 dBi | 25° – 35° (wąska) | Wieloelementowy panel mikrofalowy | Maszt odciągowy, precyzyjne wizowanie kompasem |
| Powyżej 6.0 km (skraj zasięgu) | 16 – 18 dBi | 15° – 20° (bardzo wąska) | Czasza paraboliczna z promiennikiem | Wyłącznie modem ODU bezpośrednio na czaszy |
Prawidłowy zysk energetyczny dbi musi być skorelowany z czułością odbiornika stacji abonenckiej. W warunkach dalekiego zasięgu (powyżej 4 km od nadajnika) poziom sygnału docierającego do anteny spada często poniżej -105 dBm. Uzyskanie dodatkowych 8–10 dB zysku pozwala podnieść wskaźnik RSRP do bezpiecznych -95 dBm, co z kolei umożliwia procesorowi negocjację modulacji 64-QAM lub 256-QAM zamiast awaryjnego QPSK. Aby sprawdzić, które maszty w Twojej okolicy posiadają aktywne pasmo n78, skorzystaj z naszego narzędzia: rejestr masztów 5G C-Band.
Procedura precyzyjnego wizowania anteny w terenie
Kierunkowa antena mikrofalowa wymaga niezwykle starannego nakierowania na stację bazową. Błędem jest orientowanie anteny „na oko” w stronę widocznego na horyzoncie masztu, ponieważ na jednej wieży kratowej mogą znajdować się anteny nadawcze różnych operatorów, a sektory pasma 3.6 GHz mogą być skierowane w innych azymutach niż pasma LTE. Procedura wizowania powinna przebiegać według następującego algorytmu:
- Wyznaczenie azymutu teoretycznego: Za pomocą mapy pozwoleń radiowych UKE wyznacz dokładny kąt geograficzny od Twojego dachu do sektora stacji bazowej.
- Wstępne zablokowanie uchwytu: Przykręć cybanty masztowe z umiarkowaną siłą, umożliwiającą płynny obrót anteny wokół osi pionowej.
- Odczyt diagnostyki w czasie rzeczywistym: Otwórz panel webowy routera lub aplikację na smartfonie na zakładce statusu sieci radiowej z podglądem parametrów RSRP, RSRQ i SINR.
- Krokowa kalibracja azymutu: Obracaj antenę o małe skoki (około 5 stopni), po czym odczekaj 10–15 sekund, aż algorytmy odbiornika uśrednią pomiar. Szukaj kąta, przy którym parametr SINR osiąga najwyższą stabilną wartość dodatnią (najlepiej powyżej 15–20 dB).
- Test prędkości łącza pod obciążeniem: Po dokręceniu śrub wykonaj niezależny test prędkości internetu, aby zweryfikować przepustowość w obu kierunkach oraz stabilność pingu pod pełnym obciążeniem.
Podsumowanie inżynieryjne: jak uniknąć strat i dobrać antenę?
Podsumowując analizę zagadnień mikrofalowych, optymalny dobór zewnętrznego toru antenowego 5G sprowadza się do trzech nadrzędnych zasad:
1. Wybierz architekturę ODU-IDU, jeśli kabel przekracza 5 metrów: Zintegrowanie modemu z anteną w jednej puszce zewnętrznej zasilanej skrętką PoE to najskuteczniejszy sposób na całkowite wyeliminowanie strat kabla koncentrycznego w paśmie 3.6 GHz.
2. Postaw na polaryzację skośną X-Pol i pełne MIMO 4x4: Kupując antenę pasywną, upewnij się, że posiada 4 złącza antenowe o polaryzacji ±45° i równą długość wszystkich kabli połączeniowych.
3. Dopasuj zysk dBi do topografii: Nie ulegaj pokusie kupowania anten o gigantycznym zysku w terenie zalesionym i pofałdowanym. W warunkach bez bezpośredniej widoczności optycznej szeroka wiązka anteny 7–9 dBi zapewni stabilniejszy sygnał niż wąski promień panelu 16 dBi.
Często zadawane pytania (FAQ)
Jaki zysk dBi powinna mieć antena do 5G C-Band w odległości 3 km od nadajnika?
Dla odległości około 3 km przy dobrej widoczności optycznej optymalny jest zysk na poziomie 9–12 dBi. Zapewnia on wystarczające skupienie wiązki przy zachowaniu tolerancji na drobne wahania masztu.
Dlaczego kable koncentryczne mają tak duże straty w paśmie 3.6 GHz?
Przy częstotliwości 3.6 GHz zjawisko naskórkowości powoduje przepływ prądu przez mikroskopijną warstwę przewodnika, a tłumienie kabla koncentrycznego gwałtownie rośnie ze względu na straty w dielektryku.
Czy antena 5G poprawi prędkość wysyłania danych (Upload)?
Tak, zewnętrzna antena skupia wiązkę nadawczą w stronę stacji bazowej, co podnosi poziom mocy odbieranej na maszcie BTS i pozwala modemowi przełączyć się na wyższą modulację 64-QAM lub 256-QAM w kanale zwrotnym.
Czym różni się antena MIMO 2x2 od anteny MIMO 4x4 w technologii 5G?
Antena MIMO 2x2 przesyła maksymalnie 2 równoległe strumienie przestrzenne. Prawidłowa polaryzacja anteny mimo 4x4 w układzie skośnym ±45° pozwala przesłać 4 strumienie, podwajając maksymalną przepustowość łącza.
Czy antenę zewnętrzną 5G trzeba uziemić?
Tak, maszt antenowy na dachu powinien zostać połączony z instalacją odgromową budynku, a przewód sygnałowy należy zabezpieczyć certyfikowanym ochronnikiem przeciwprzepięciowym zgodnie z normą PN-EN 62305.
Co oznacza skrót dBi w specyfikacji anteny telekomunikacyjnej?
dBi to jednostka zysku energetycznego wyrażona w decybelach w odniesieniu do hipotetycznego źródła izotropowego, które promieniuje energię idealnie równomiernie we wszystkich kierunkach przestrzeni.
Czy antena kierunkowa odbierze sygnał, gdy maszt zasłania las?
Gęsty las tłumi fale 3.6 GHz o 10–25 dB na 100 metrów. Gdy strefa fresnela pasmo c jest przesłonięta drzewostanem, lepiej sprawdza się antena o szerszej wiązce (7–9 dBi) chwytająca sygnał dyfrakcyjny nad koronami drzew.
Czy do routera z portami SMA można podłączyć kabel z wtykiem N-Type?
Tak, w profesjonalnych instalacjach stosuje się kable niskostratne z grubymi złączami N-Type przy antenie oraz precyzyjne adaptery lub pigtails ze złączem SMA przy routerze.
Czy wiatr wiejący na dachu może rozregulować antenę o wąskiej wiązce?
Tak, panele o zysku powyżej 14 dBi mają wiązkę o szerokości zaledwie kilkunastu stopni. Drgania wiotkiego masztu podczas wichury mogą powodować chwilowe wahania transferu i skoki pingu.
Jak sprawdzić, czy zewnętrzna antena 5G działa poprawnie po montażu?
Należy zweryfikować parametry RSRP (powinno być lepsze niż -90 dBm) oraz SINR (powinno wynosić powyżej 15 dB) w panelu modemu przed podłączeniem i po podłączeniu anteny.
